• “Master Sound Discrete DAC” – 內建獨家開發的 FPGA、64bit/512Fs Delta-Sigma
• 升級版 DAC 板，採用特別精選的優質零件，包括 IDM-01• 「ES-Link5」超寬範圍數位傳輸（DSD 22.5MHz、PCM 768kHz/48bit）
• “Master Sound Discrete Clock for Digital Player” – 開發獨家生產的專用時鐘模組
• “Esoteric-HCLD” 輸出緩衝電路（轉換速率：2,000V/μs）
• 配備高音質電流傳輸方式「ES-LINK Analog」
• 時鐘同步功能
• 兩組獨立環形電源供應變壓器/每聲道
• MQA解碼器/升頻轉換功能
• 低回授DC調節器
• 支援DSD 22.5MHz、PCM 768kHz/32bit的非同步傳輸USB音訊介面
• 半懸浮頂板
• 重新設計的針尖腳座
(可參考MY-HiEND介紹)、(可參考u-audio介紹)

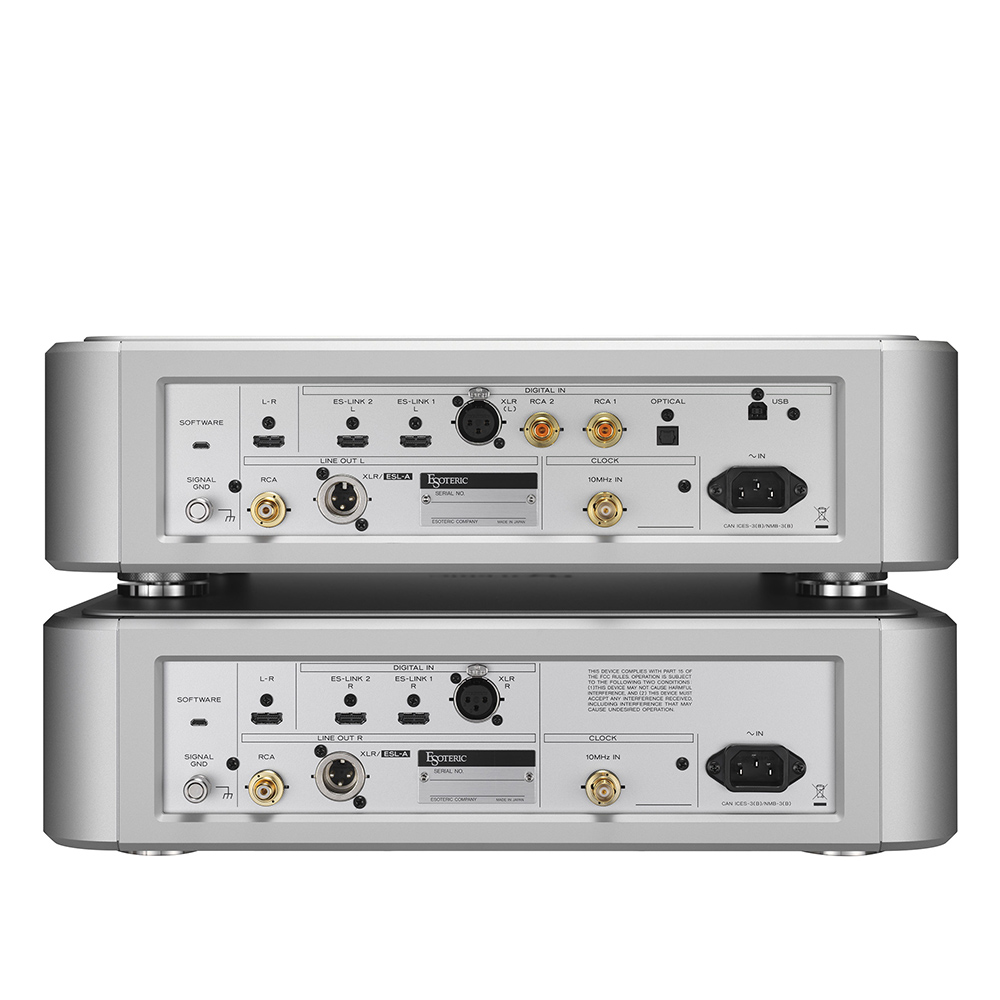

| 數位音頻輸入 | |
| ES-LINK | 2 |
| 輸入信號格式 | 線性PCM (ES-LINK5 格式) 44.1k- 768kHz 48bit DSD (ES-LINK5 格式) 2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz |
XLR |
1 |
| 輸入電平 | 5.0Vp-p |
| 輸入阻抗 | 110Ω |
輸入信號格式 (雙信號輸入格式) |
線性PCM (DUAL AES格式) 88.2k -384kHz, 16bit to 24bit 線性 PCM (ES-LINK3格式) 88.2k -192kHz, 48bit DSD (ES-LINK1, ES-LINK2, DoP 格式) 2.8MHz |
輸入信號格式 (單信號輸入格式) |
線性PCM (AES/EBU 格式) 32k-192kHz, 16bit- 24bit DSD (ES-LINK1, ES-LINK2, DoP 格式) 2.8MHz |
RCA |
2 |
| 輸入電平 | 0.5Vp-p |
| 輸入阻抗 | 75Ω |
| 輸入信號格式 | 線性PCM (IEC60958 格式) 32k-192kHz, 16bit-24bit\ DSD (DoP格式) 2.8MHz |
光纖 |
1 |
| 輸入電平 | –24.0 to –14.5dBm尖峰 |
| 輸入信號格式 | 線性PCM (IEC60958格式) 32k-192kHz, 16bit-24bit DSD (DoP格式) 2.8MHz |
USB |
1 (USB2.0 標準) |
| 輸入信號格式 | 線性 PCM 44.1k – 768kHz, 16bit -32bit DSD 2.8MHz, 5.6MHz, 11.2MHz, 22.5MHz |
類比音頻輸出 |
|
| XLR/ESL-A | x 1（單聲道）左右聲道各一個 |
| 輸出阻抗 | 100Ω (XLR) |
| 最大輸出電平 | 5.0Vrms (XLR, 1kHz, 滿程 PCM信號輸入, 10kΩ 負載) |
| RCA | x 1 (單聲道) 左右聲道各一個 |
| 輸出阻抗 | 47Ω |
| 最大輸出電平 | 2.5Vrms (1 kHz時，滿程PCM信號輸入，10 k Ω負載) |
時脈輸入 |
|
| BNC | 左右聲道各 x 1 |
| 輸入阻抗 | 50Ω |
| 輸入電平 | 正弦波 0.5-1.0Vrms |
| 可輸入頻率 | 10MHz (±10ppm) |
一般 |
|
| 電源供應 | AC 120V, 60Hz |
| 消耗功率 | 20W |
| 尺寸(W×H×D) | 445 × 132 × 448mm (包含端子) |
| 重量 | |
| 左聲道 | 23.1kg |
| 右聲道 | 23.0kg |
